Kortsluiting herstellen van een iPhone moederbord,
Als je iPhone niet meer aan gaat en het moederbord defect is dan is het mogelijk dat er kortsluiting zit in het moederbord. Om het iPhone moederbord te repareren en de kortsluiting op te heven moeten we eerst weten waar de kortsluiting precies zit. Hiervoor gebruiken me een multimeter , infrarood camera en een microscoop.
Het iPhone moederbord door meten.

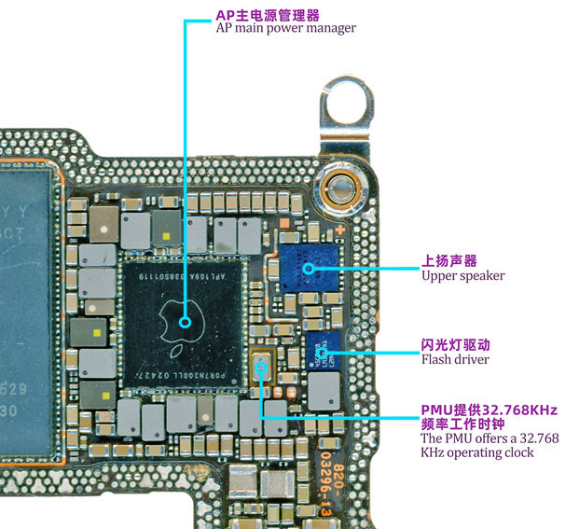

Het is geen slecht plan om te beginnen met meten bij de PMIC. In de foto hierboven is dat de zwarte chip met het Apple logo er op. Deze chip stuurt voltages naar verschillende onderdelen op het moederbord zoals de Audio IC, NAND chip, CPU, oplaadcircuit etc. We zetten de multimeter in Diode mode en zetten de ene probe op een power lijn en de andere op aarde en gaan nu net zolang tot dat we een kortsluiting vinden. Dit houdt in dat de lijn en aarde eigenlijk een directe verbinding hebben en dit hoort niet zo.
Het exacte probleem vinden.
Nu weten welke lijn kortsluiting heeft op het iPhone moederbord kunnen we deze lijn injecteren met stroom. Die doen we met een voedingsbron waarvan we kunnen instellen hoeveel volt we willen sturen. we zetten de plus draad op een component die op de kortgesloten lijn zit en de min draad op de aarde van het moederbord. Belangrijk is om de voltage niet te hoog in te stellen. meestal is een halve volt al voldoende.
Als we het stroom injecteren zal het kortgesloten component als eerste warmer worden dan de rest van het moederbord. Dit kan soms niet eens voelbaar zijn. Om dit precies te zien kunnen we een infrarood camera gebruiken. Ook kun je vriesspray gebruiken. Bij OFF to On gebruiken we een warmte camera. In het filmpje hierboven kun je zien hoe een onderdeeltje warm wordt na stroom injectie.
Als we weten waar het probleem zit kunnen we het onderdeeltje verwijderen en daarna meten of de kortsluiting verdwenen in. Daarna kunnen we het onderdeeltje vervangen en nogmaals testen.
